Mașină cu canal șină DIN
1/Descrierea Mașină cu canal șină DIN

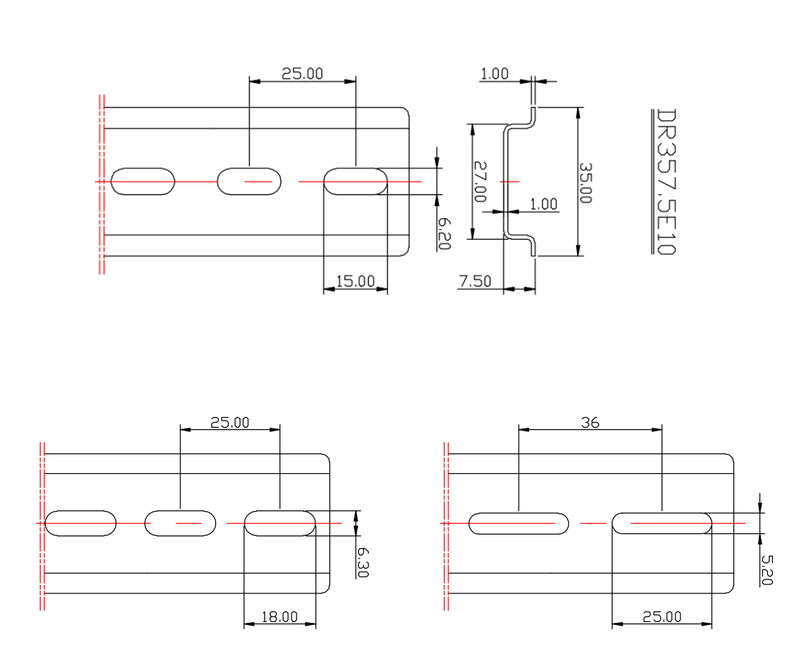

Mașinile din șine din canale sunt de obicei folosite pentru a produce diferite tipuri de șine din și sunt utilizate pe scară largă în industria electrică. În funcție de produsul final din șină din, șinele din pot fi împărțite în trei categorii: șină din secțiunea top hat, șină din secțiune C, șină din secțiune G. Această mașină de fabricare a șinei DIN poate produce toate tipurile diferite de șine DIN folosind diferite materii prime, cum ar fi: oțel galvanizat, aluminiu, oțel inoxidabil, iar intervalul de grosime a materialului este de 0,4-1,6 mm sau chiar mai gros. Mașina de canal din șină DIN poate produce șine DIN de dimensiune standard (35mmx7.5mm și 35mmx15mm) și poate, de asemenea, personaliza șine DIN de dimensiuni nestandard în funcție de cerințele clientului.
KINGREAL Roll Former va oferi diferite soluții de fabricare a mașinilor cu canale din șină din bazate pe desene, toleranțe și bugete ale clienților și va oferi servicii profesioniste unu-la-pentru a satisface toate nevoile dvs. Indiferent de linia de producție pe care o alegeți, calitatea KINGREAL Roll Former vă va asigura că obțineți o șină DIN perfect funcțională.

2/Procesul de lucru al mașinii de fabricare a șinei Din

Dispozitiv de îndreptat derulator 2 în 1 →Servo alimentator →Dispozitiv de ghidare → Poanson hidraulic →mașină de formare rulou →dispozitiv de forfecare (inclusiv cuțit) → suport pentru produse finite
3/Parametrii mașinii cu canale din șină DIN
|
Mașină de canal pe șină DIN |
||
|
Articol |
Specificații |
Performanță opțională |
|
Material prelucrabil |
A) Oțel-zincat |
Grosime (MM): 0,4-1,6 mm |
|
B) Aluminiu |
||
|
C) Oțel inoxidabil |
||
|
Rezistenta la curgere |
250 – 550 Mpa |
|
|
Tensiunea de tracțiune |
G250 Mpa-G550 Mpa |
|
|
Derulator |
Derulator manual |
* Decoiler hidraulic (Opțional) |
|
Sistem de perforare |
Statie de perforare hidraulica |
* Presă de perforare (Opțional) |
|
Stație de formare |
10 standuri |
* Conform desenelor de profil |
|
Sistem de conducere |
Transmisia cu lanț |
* Unitate cutie de viteze (Opțional) |
|
Structura mașinii |
Stație panou de perete |
* Fontă (opțional) |
|
Viteza de formare |
10-20 (L/MIN) |
* Sau conform desenelor de profil |
|
Materialul rolelor |
Oțel #45 |
* GCr 15 (Opțional) |
|
Sistem de tăiere |
Post-tăierea |
* Pre-tăiere (Opțional) |
|
Alimentare electrică |
380V 50Hz 3ph |
* Sau în funcție de cerințele dvs |
4/Avantajele mașinii de fabricare a șinei Din

①Mașină de canal cu șină DIN foarte automatizată.
KINGREAL Roll Fosta mașină din canal din șină adoptă controlul ecranului tactil LCD PLC importat, care poate fi setat în funcție de limba corespunzătoare din țara clientului, cu un grad ridicat de automatizare și operare ușoară. Operatorul poate controla și modifica parametrii de control și poate monitoriza starea mașinii de fabricare a șinei DIN, parametrii și mesajele de eroare în timp real. Lungimea piesei de lucru-este setată digital, iar lungimea este reglabilă, care poate fi, de asemenea, ajustată după cum este necesar. Monitorizarea-în timp real a stării de funcționare și a solicitărilor de eroare ale mașinii cu canal din șină.
②Moduri de funcționare flexibile pentru mașina de fabricare a șinei din.
Mașina de fabricare a șinei din KINGREAL Roll Former poate suporta operațiuni de comutare manuale și automate: în modul manual, poate fi operat singur, ceea ce este convenabil pentru întreținere; în modul automat, întreaga linie poate fi operată pentru o pornire ușoară; Întreaga linie este echipată cu butoane de oprire de urgență pentru a facilita gestionarea situațiilor de urgență și pentru a asigura siguranța mașinii și a operatorilor cu canal din șină.
③Role de înaltă calitate pentru mașină cu canale din șină.
Rolele mașinii de fabricat șine din KINGREAL Roll Former sunt de bună calitate. Rolele-de înaltă calitate sunt stinse, iar duritatea poate atinge HRC60-65 grade . Calitatea bună a rolelor asigură precizia formării șinei din. Și rolele cu duritate mare sunt mai durabile.
④ Tăiere precisă pentru mașina cu canale din șină.
Stația de forfecare a mașinii KINGREAL Roll Former cu canale din șină adoptă lame de tăiere Cr12. În timpul procesului de formare a șinei din, stația de tăiere pentru mașina de fabricare a șinei din poate tăia cu precizie în funcție de lungimea setată furnizată de client. Această flexibilitate înseamnă că clienții pot ajusta rapid parametrii de tăiere în funcție de cerințele diferitelor aplicații, fără a calibra întregul sistem. Aspectul produsului tăiat este neted și fără bavuri-, ceea ce îmbunătățește considerabil calitatea aspectului și siguranța șinei din. Mașina KINGREAL Roll Former cu canale din șină DIN asigură că secțiunea transversală a fiecărei șine DIN este dreaptă și îngrijită, asigurând consistența și fiabilitatea produsului.

5/Aplicarea mașinii de fabricare a șinei Din


Șina DIN produsă de mașina de formare a rulourilor din dulap electric KINGREAL Roll Former este o șină metalică standardizată utilizată în domeniul ingineriei electrice. Este instalat în întrerupătoare, întreruptoare și elicoptere. Șinele din produse de mașina electrică de formare a rulourilor KINGREAL Roll Former pot fi bine asortate cu comutatoare și funcționează stabil. Designul șinelor DIN facilitează instalarea și îndepărtarea componentelor, deoarece acestea au, de obicei, o serie de fante sau găuri care pot fi fixate cu șuruburi sau prin închidere-pe dispozitive.
5/Întrebări frecvente despre mașina de fabricare șine DIN
①Ce tipuri de șine din poate produce mașina KINGREAL Roll Former cu canale din șină DIN?
Mașinile KINGREAL Roll Former pentru fabricarea șinei din pot fi personalizate în funcție de desenele clienților, astfel încât să ne asigurăm că mașinile cu canale din șină din furnizate clienților se potrivesc pe deplin nevoilor clienților. KINGREAL Roll Former știe că cererea pentru modele de șină DIN variază de la diferite țări. Prin urmare, modelele comune din șină pe care le pot produce mașinile KINGREAL Roll Former cu canale din șină sunt următoarele:
⚫ IEC / EN 60715 - 35×7,5
⚫ IEC / EN 60715 - 35×15
⚫ European EN 50022
⚫ British BS 5585 sau BS 5584
⚫ German DIN 46277
⚫ Australian AS 2756.1997
⚫ Seria americană: TS35, TS15
⚫ Seria argentiniană: NS35
⚫ Seria C: C20, C30, C40, C50
⚫ Seria G: EN 50035 G32


② O mașină de fabricat șine din KINGREAL Roll Former poate produce șine din diferite dimensiuni?
Desigur! Foștii ingineri KINGREAL Roll pot produce mașini cu canale din șine din dublu-rând sau-rând pentru clienți, astfel încât o singură mașină de fabricat șine din poate produce șine din diferite dimensiuni.
③Care este viteza mașinii KINGREAL Roll Former cu canale din șină?
Viteza mașinii de fabricare a șinei din este legată de materiile prime, grosimea materialului și alte aspecte și trebuie proiectată conform desenelor furnizate de client. În general, viteza de formare a mașinii KINGREAL Roll Former cu canale din șină poate atinge 20 m/min.
④Cum să asigurăm acuratețea și calitatea mașinii KINGREAL Roll Former pentru fabricarea șinei din KINGREAL?

KINGREAL Roll Former este un furnizor profesionist de producție de mașini de profilat cu mai mult de 20 de ani de experiență bogată. Vânzările, proiectarea, dezvoltarea și producția sunt toate responsabilitatea echipei KINGREAL Roll Former, așa că suntem foarte familiarizați cu mașina cu canale din șină. Fiecare componentă a mașinii de fabricare a șinei DIN, cum ar fi matrițele de perforare, rolele de formare și rolele de nivelare, este fabricată de echipa KINGREAL Roll Former. Și după fabricarea mașinii cu canale din șină DIN, KINGREAL Roll Former are un proces strict de testare. Verificați dacă mașina de fabricare a șinelor din poate funcționa stabil, dacă viteza de producție îndeplinește cerințele clienților și precizia șinelor din produse. Numai atunci când standardele sunt îndeplinite vor fi ambalate și expediate la fabrica clientului.
